JFR-300 氯化銅蝕刻安定劑
簡介：
JFR-300安定劑是一專為氯化銅蝕刻液設計的添加藥劑,主要為減少蝕刻側蝕(提升蝕刻后之蝕刻因子>現況50%以上) 。尤其是針對高密度及細線路(Fine pitch)的工作基板為產品主要訴求。
?JFR-300安定劑除不影響蝕刻后銅離子回收的作業,另外其穩定的蝕刻能力均較以往一般的氯化銅蝕刻藥劑并更優于一般的設備操作。
簡介2
(1)操作簡單。
(2)蝕刻速度穩定,線路均勻一致。
(3)廢水處理容易。
(4)噴灑式(SPRAY)可使用。
(5)各種材質設備皆可使用。
JFR-300特性3
JFR-300操作方式?
配槽方式：建?。╲/v %）
JFR-300：3%~5%(添加于氯銅蝕刻工作液)?操作條件溫度:50~55℃噴灑時間: 100~150sec噴灑壓力：2.0~2.5kg
?將JFR-300安定劑按照工作槽體積比3~5%的比例加入氯化銅蝕刻溶液中，攪拌循環均勻即可使用(建議循環>20min,依照設備循環能力而定)。
?(耗用)添加：依照蝕刻工作槽添加藥液(含鹽酸,再生劑,水)總量添加3%。
※每90~120 PNL約耗用1L JFR-300安定劑。JFR-300耗用量5
JFR-300 工作槽藥液管理與分析方法
以UV分析俄器梭測槽液澧度控制3±1%。(澧度不足畤按槽精比例添加JFR-300安定劑,過高則以氯化銅蝕刻液進行稀釋)

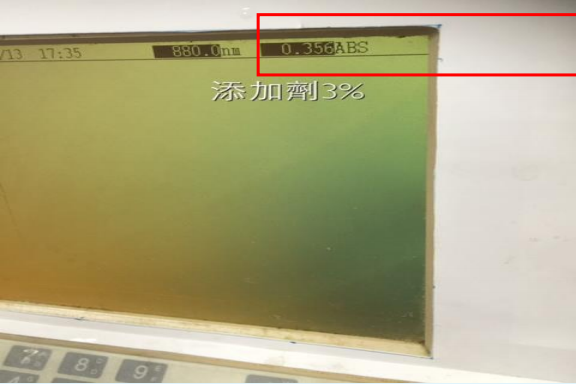

?UV分析方法
先取原氯化銅蝕刻液先稀釋1000倍數攪拌后置入石英cell，然后以880nm作UV測量當作background。
2.取標準樣品(氯化銅添加安定劑3%)再重覆上述步驟，然后去作測量再觀察吸收值是多少。
?計算：JFR-300安定劑（%）＝UV吸收值?10JFR-300
工作槽藥液管理與分析方法
將建浴完成的工作槽取1/1000。
2.再取1/1000的10ml加入指試藥劑反應2~3分鐘。
3.設定UV波長約880nm。
4.將顯示值管控為0.2~0.4ABS 即為安定劑管控濃度。

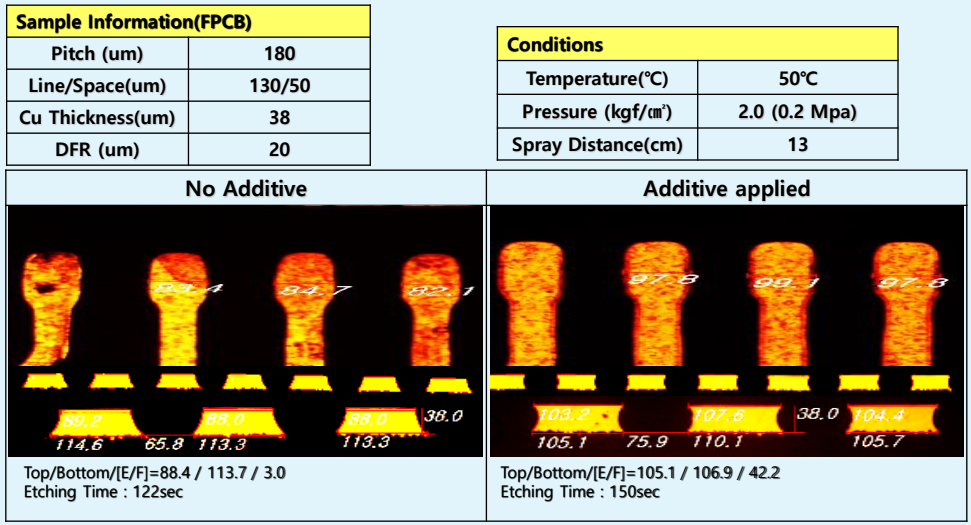

JFR-300蝕刻因子測試結果
JFR-300蝕刻因子測試結果

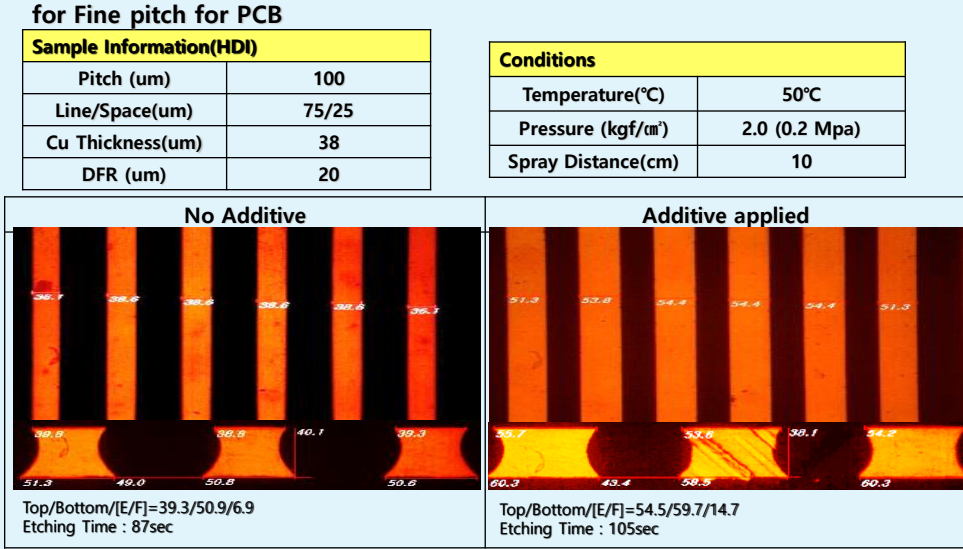

for Fine pitch for PCB

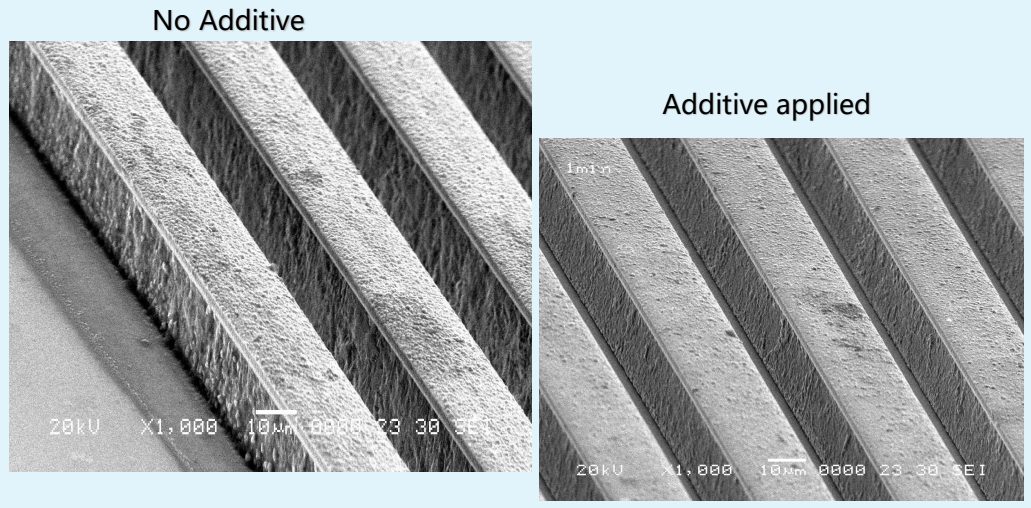

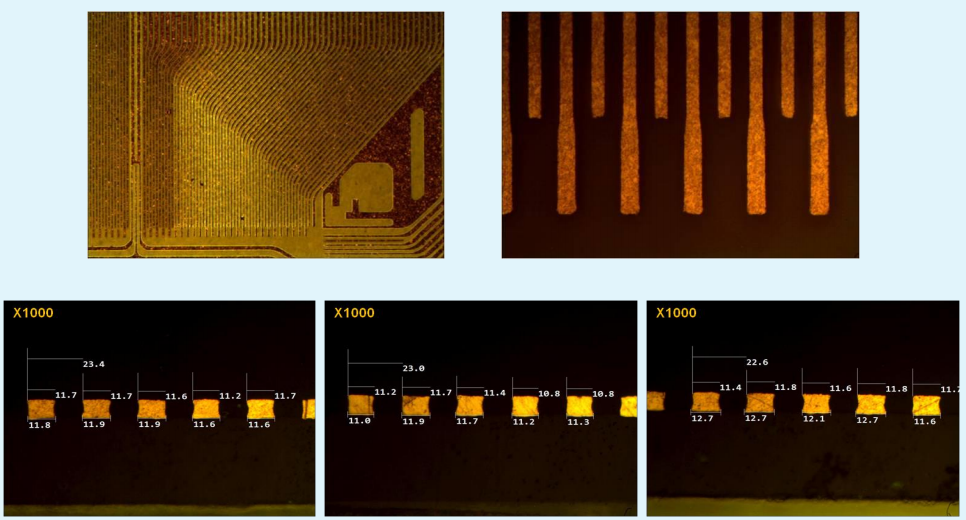

JFR-300 SEM 線路觀察比較

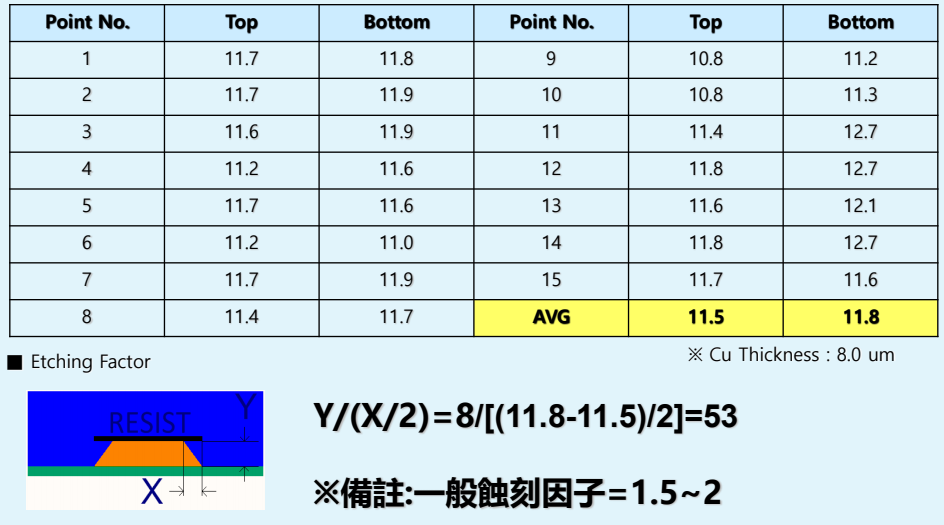

JFR-300蝕刻后蝕刻因子數據
JFR-300蝕刻因子數據比較
結果與討論
氯化銅蝕刻液添加JFR-300安定劑經相同條件的設備測試后,提升的蝕刻因子≒25。(一般未添加的蝕刻因子≒1.5~2)結果與討論13
(附件)臺灣地區某工廠JFR-300測試結果

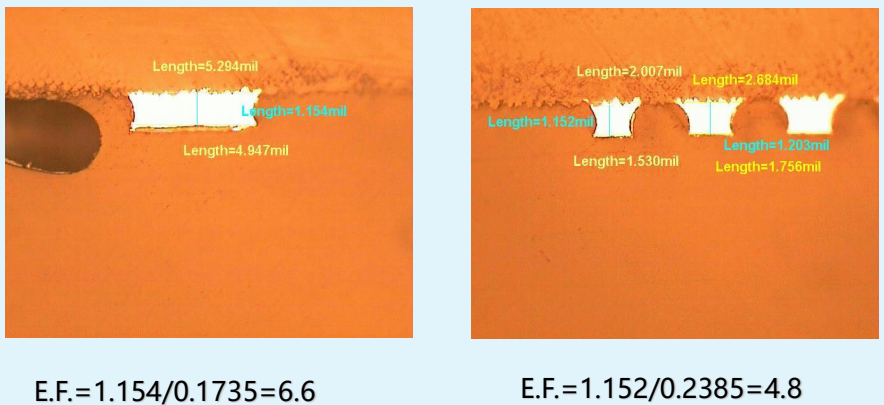

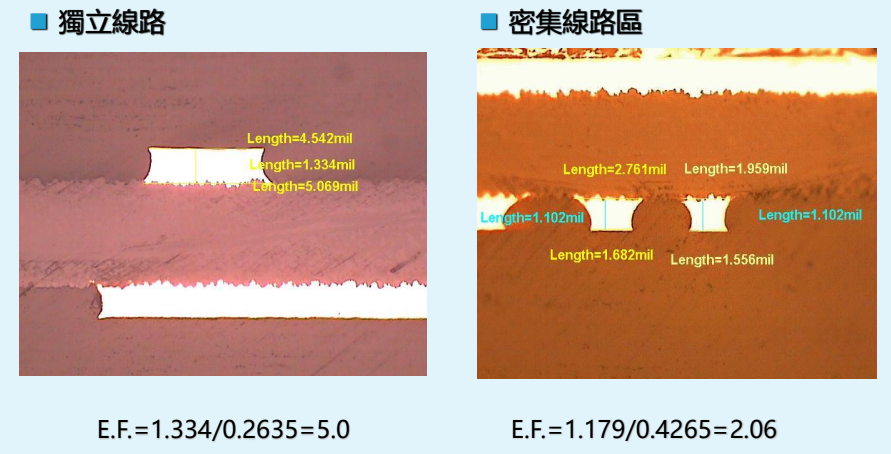

未添加安定劑前的切片圖與蝕刻因子E.F.

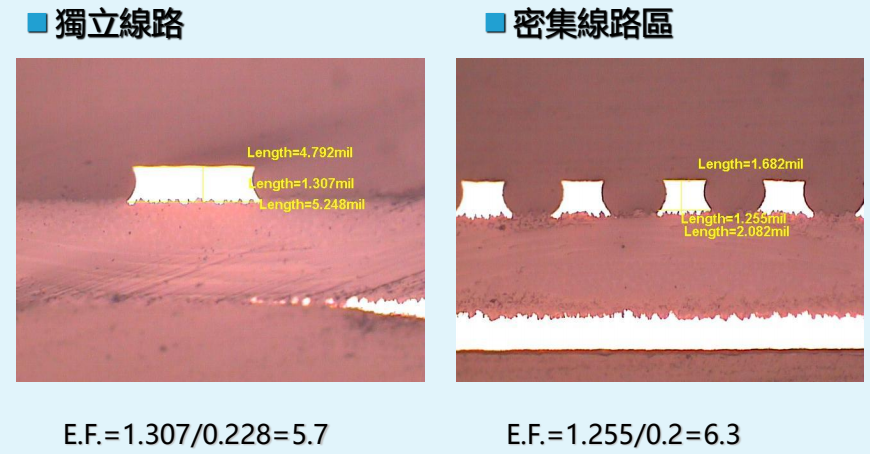

添加JFR-300安定劑后的切片圖與蝕刻因子E.F.
?獨立線路 ?密集線路區
添加JFR-300安定劑后的切片圖與蝕刻因子E.F.
2D密集細線路間距觀察比較
?無添加JFR-300 ?有添加JFR-300COMMENT
:此料號間距最小約1.1 mil ，無添加JFR-300發現有殘銅的現象，會造成產品短路或報廢問題COMMENT
:此料號有添加JFR-300，明顯有將最小1.1 mil的線距解開；所以針對越細小線路功效越明顯。

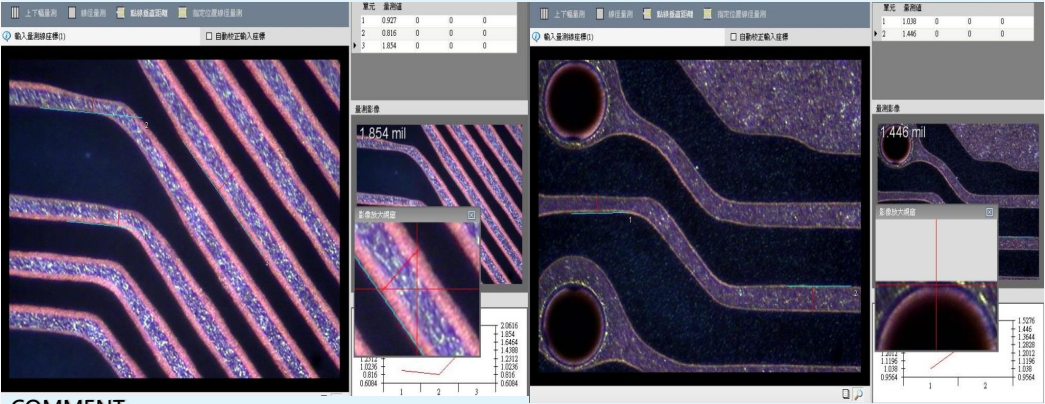

40um/40um線寬線距比較:
?無添加JFR-300 ?有添加JFR-300COMMENT
:無添加JFR-300獨立線路與密集線路側蝕1.854mil?0.816mil=1.038mil ，需要大量補償線寬線距，造成線路轉彎過細超出規范。
COMMENT:有添加JFR-300獨立線路與密集線路側蝕1.446mil-1.038=0.408mil ，所以針對獨立線路的補償，降低大量補償之問題。
(附件)大地區某工廠JFR-300測試報告?目的：
測試酸性蝕刻添加劑對客戶端蝕刻因子改善狀況。
?制程：
外層線

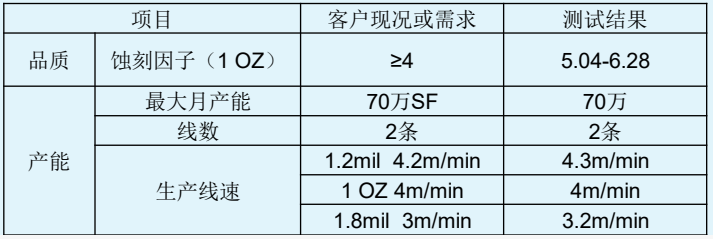

?測試狀況描述：
質量及產能要求
?測試狀況描述：

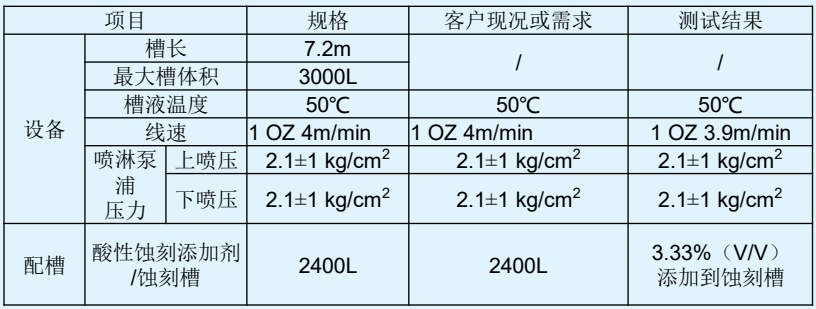

2.設備及藥液狀況：
試車結論:
無線細及線距不足狀況，線距不足改善約50%左右。
2.蝕刻因子要求>4，測試結果5.0-6.28，達到客戶需求。

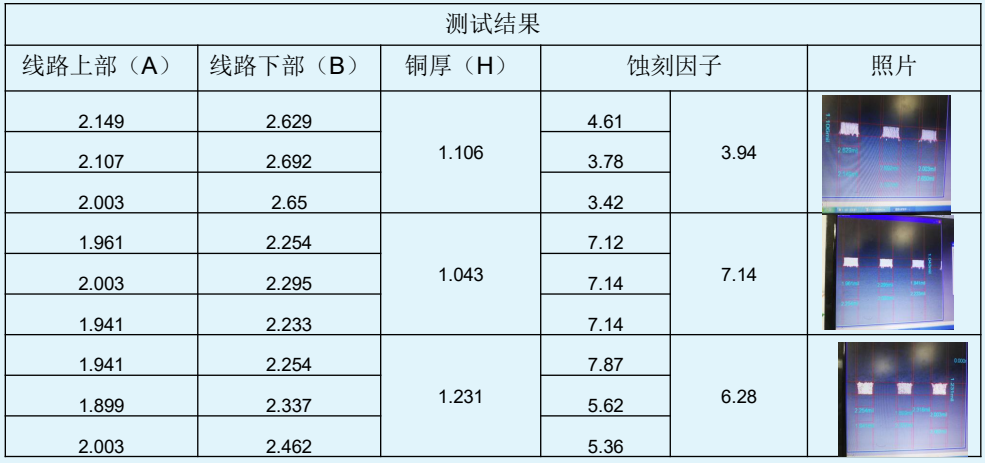

?蝕刻因子數據

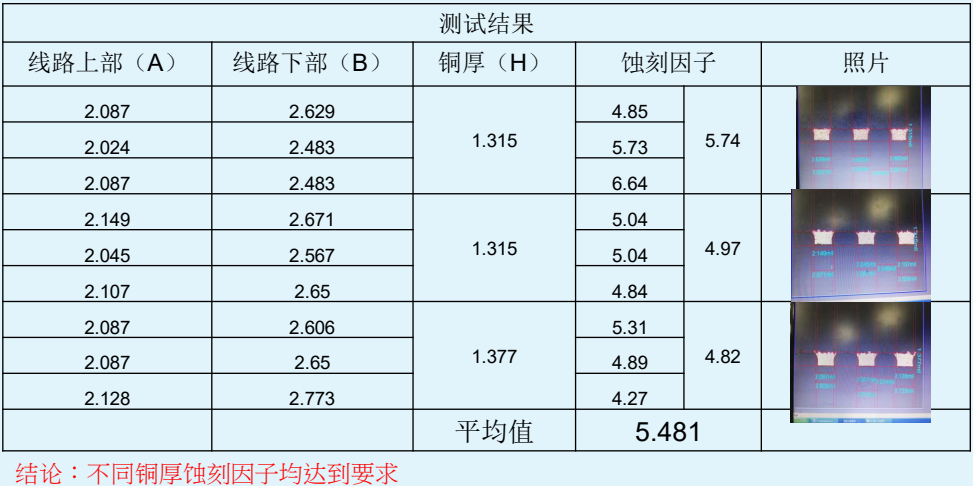

?蝕刻因子數據
