堿性蝕刻液直接電解再生提銅設備

一、設備介紹：

在線路板蝕刻過程中，蝕刻液中的銅含量漸漸增加，蝕刻液要達到最佳的蝕刻效果，每公升蝕刻液需含120-180克銅及相應分量的蝕刻鹽及氨水，要持續蝕刻液中上述各種成分的濃度最佳水平，蝕刻后溶液需不斷添加藥劑來補充。本系統主要用溶劑萃取法，可以在回收銅的同時回收蝕刻劑，將大量原本需要排放的蝕刻液再生還原成為可再次使用的再生蝕刻液，只需補充少量的補充劑及氨水，補償因生產運作時被帶走的缺失部分，從而取代蝕刻子液，該工藝不但可以減少蝕刻廢液回收后的污水排放量，減少環境污染，同時還可以降低PCB廠家的生產成本。

二、客戶價值

1、獲得高價值的電解銅，純度>98%，每噸廢液價值提升50%以上；

2、堿性蝕刻液循環利用，節省80%以上的蝕刻藥劑使用；

3、精細的藥水再生回用技術，50um細線條加工能力；

4、全循環零排放，實現蝕刻工藝段的清潔生產；

5、設備工藝成熟，操作簡單，可模塊化組合；

三、電解原理

電解缸的蝕刻液陽極陰極通電后，溶液中的銅離子向陰極移動，到達陰極后獲得電子而在陰極析出純銅，由于這些離子與銅離子相比不易析出，所以電解時需要適當調節電位差即可避免這些離子在陽極上析出。

四、設備特點

1、設備工藝成熟，占地小，可模塊化擴容；

2、采用直接電解技術，無萃取環節帶來的二次污染問題；

五、銅產品特點

1.電解銅純度：98%以上;

2.電解銅售價：滬銅價8.0-9.0折扣六、合作模式與PCB廠家合作提銅，收益分成PCB廠家出場地，我司負責運營，提供收益扣除運營成本后兩家按約定比例分成，PCB廠家免費使用再生液，無需另行購買堿性蝕刻子液。

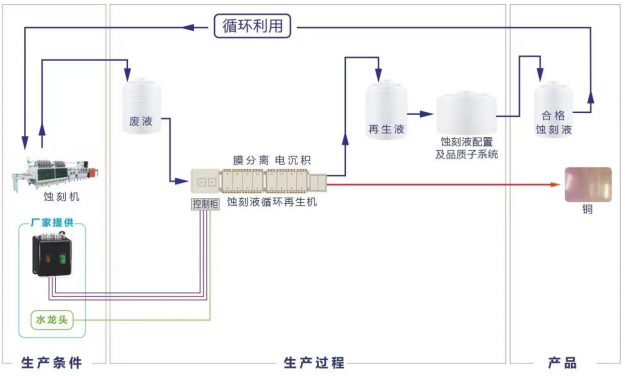

七、工藝流程圖
