PCB 退錫廢液再生及錫回收系統

一、項目概述

                 在印制電路板（PCB）生產工藝中，外層正片制作時需在圖形表面鍍上一層厚度為5～8μm 的錫，蝕刻成型后再把表層的錫溶解。目前硝酸型退錫劑是PCB生產的主導劑型，一般以硝酸為主成分，還有硝酸穩定劑、氮氧化物抑制劑、以及磺酸鹽、硝酸鐵等緩釋劑，其作用是選擇性地溶解表層錫而避免腐蝕圖形銅面。退錫過程中，當溶液的錫含量達到一定濃度（通常高于100g/L）后，退錫能力下降，從退錫設備中排出而成為退錫廢液。

              退錫廢液屬于高危險廢液，被列入國家危險廢物名錄，因此PCB 企業無法通過廠內廢水處理站進行處理，一般委托外交給有資質的回收單位進行處理，但大多回收單位只是通過堿法回收其中價值較高的錫和銅金屬，退錫酸液直接被中和，無法實現再生和再循環，造成大量有效資源浪費。

             近年來，隨著國家環保標準提高，該類廢液后期處理成本高的問題也隨之顯現，尤其是總氮去除一直是該類廢水處理的難題。因此，開發一種高效的回收錫、銅，同時實現退錫液的再生利用的高新技術成為該行業的迫切需求。針對PCB行業退錫廢液的特點，綜合近十年的理論與實踐經驗，提議以“分離錫銅-去除失效成分-再生有效成分”工藝，以達到回收金屬錫、銅，并實現退錫廢液再生循環的目的，為企業創造更大價值，響應國家“清潔生產、節能減排”的號召。

二、工藝介紹

采用“分離錫銅-去除失效成分-再生有效成分”工藝實現退錫廢液再生處理和錫銅的分離回收。系統采用錫、銅離子特性分離劑使廢液中的錫、銅轉化為懸浮態的錫、銅微顆粒沉淀物，再通過自行設計的封閉式高效固液分離系統使得分散在懸浮液中的錫、銅沉淀粒子從退錫廢液中分離出去，對分離錫、銅后的退錫廢液進行檢測，補充硝酸等有效成分，使得再生退錫液各項性能指標達到PCB 退錫的要求（退錫速度，蝕銅速率等）。

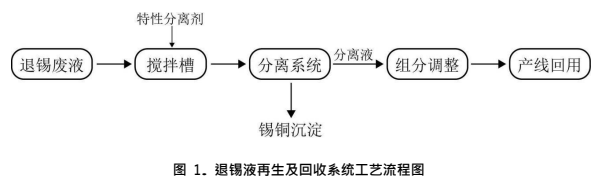

圖1.退錫液再生及回收系統工藝流程圖

三、分離錫銅原理

       退錫廢液主要成分為離子態的錫、銅、鐵、懸浮態的水合氧化錫（正錫酸，偏錫酸，氫氧化錫，二氧化錫等）、失效的添加劑以及3.5～4.5mol/L的硝酸。在特性分離劑迫使下，退錫廢液中的離子態的錫、銅轉化為錫、銅化合物沉淀微粒，并與懸浮態的水合氧化錫發生黏合作用，實現共沉降，再通過自行設計的封閉式高效固液分離系統將錫、銅沉淀微粒分離出去，分離所得沉淀物含錫30%～40%，打包即可當作氫氧化錫產品出售。

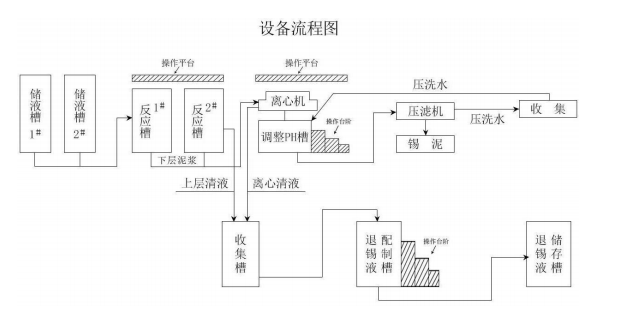

圖2.退錫液回用設備工藝設計圖

工藝優點：

1、此工藝性能穩定，操作維護簡單，離線處理，不改變現有退錫液添加方式，產線新子液與再生退錫液切換操作容易；

2、再生退錫液與新退錫子夜退錫速度相當，對銅腐蝕更小，再生工藝回收的錫復合氧化物含錫30%-40%，可當氫氧化錫化工產品和銅產出售，經濟效益顯著；

3、再生退錫廢液生產過程無廢水排放，環境友好；

4、反應強度低、條件溫和、安全性能高。

四、設備合作方式

1、由我司提供退錫液再生及錫回收設備，并負責設備安裝，調試。

2、客戶將工廠所產退錫廢液交由我司全權負責處理，并提供相關場地和水利電力設施。

3、我司派駐工程師常駐工廠負責設備保養，維護，運作等工作，并負責再生液調配，以確保設備的順利提錫和再生液達到客戶生產正常要求。再生液免費給客戶使用，廢液每噸補助500元給客戶。

4、設備合作期限為8年，每月對賬，次月15號前付款到客戶賬戶。

五、廢水處理

在自行設計的封閉式高效分離錫銅沉淀物系統中不可避免地產生少量洗滌錫銅產品的廢水，我司工藝可將此水洗水調配成符合生產需求的再生液使用，以此達到“零排放”

七、結束語經過多年努力，我司與哈爾濱工業大學，上海同濟大學專業技術團隊配套研發，目前為國內退錫廢液回收利用領先型企業。
